空调器整机从结构上包括室内机、 室外机、 连接管道、 遥控器四部分组成。 室内机组包括蒸发器、 贯流 风扇、 室内风机、 电控部分等； 室外机组包括压缩机、 冷凝器、 毛细管、 轴流风 扇、室外风机、电气元件等。 ...

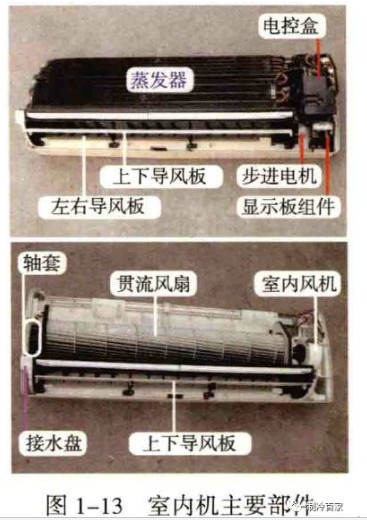

④上下风门叶片（上下导凤板）：调节出风口上下气流方向（一般为自动调节）。
5左右凤门叶片（左右导凤顿）：调节出风口左右气流方向（一般为手动调节）。

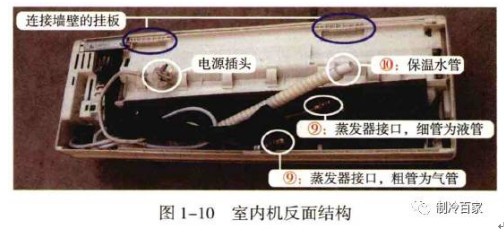

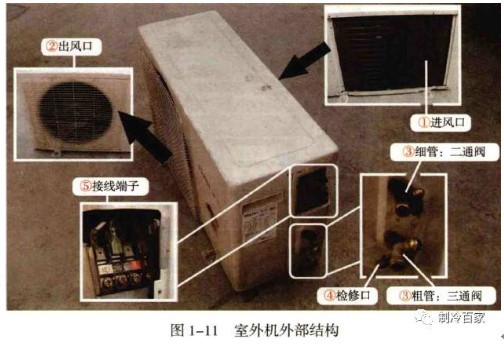

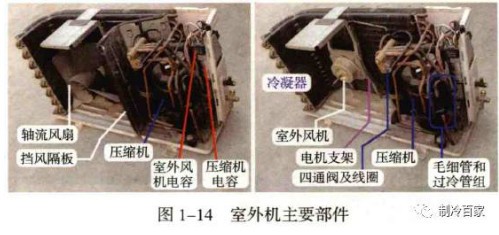

3、管道接口：连接室内机组管道（粗管为气管接三通阀，细管为液管接二通阀）。

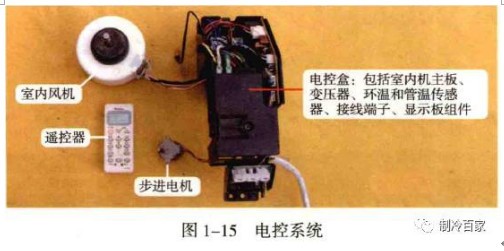

电控系统：电控盒（包括主板、变压器、环温和管温传感器等）、显示板组件、步进电机。
电控系统相当于“大脑”用来控制空调器的运行一般使用微电脑（MCU）控制方式，具有遥控、正常自动控制、自动安全保护、故障自诊断和显示、自动恢复等功能。
通常由主板、遥控器、变压器、环温和管温传感器、室内风机、步进电机、压缩机、室外风机、四通阀线圈等组成。

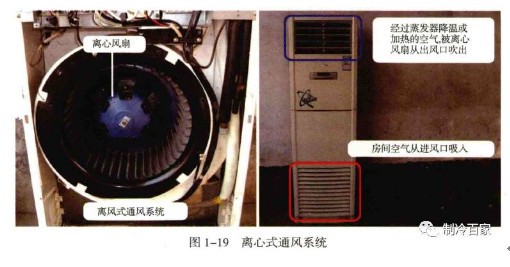

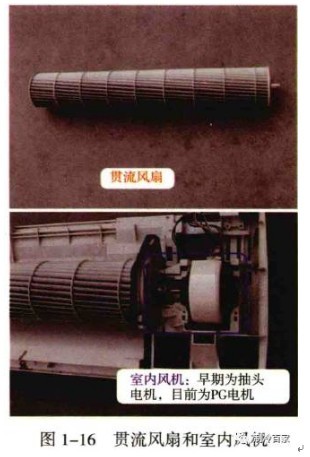

为了保证制冷系统的正常运行而设计，作用是强制使空气流过冷凝器或蒸发器，加速热交换的进行。

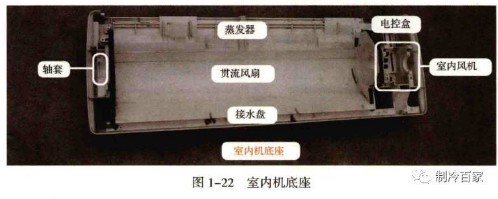

箱体系统是空调器的骨髓。挂式空调器室内机组的箱体系统（即底座），所有部件均放置在箱体系统上，根据空调器设计不同外观会有所变化。

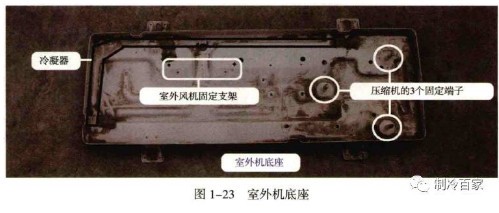

室外机底座，冷凝器、室外风机固定支架、压缩机等部件均安装在室外机底座上面。
