三相供电柜式空调器电控系统——压缩机驱动电路
发布时间：2024-08-25 07:45:14浏览次数：
在室外机负载电路中，三相柜式空调器和单相柜式空调器基本相同，室内机主板为整机控制压缩机的运行与停止，室内机主板的压缩机继电器只控制交流接触器线圈。通常室外机电路板只具有检测

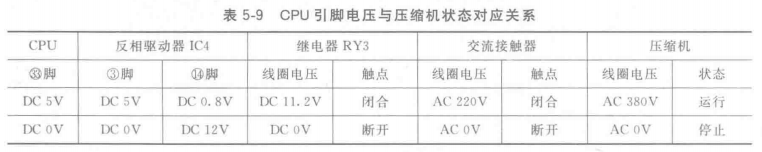

济南压缩机驱动电路原理图见图5-47, CPU引脚电压与压缩机状态的对应关系见表5-9。
CPU33脚为压缩机控制引脚。当CPU需要控制压缩机运行时，引脚为高电平5V，反相驱动器IC4的③脚输入端即为高电平5V二内部电路翻转;输出端⑭脚接地，电压约为0.8V.继电器RY3线V，产生电磁吸力使触点闭合;U端电压经RY3触点至交流接触器线圈，与N构成回路，线V，产生电磁吸力使三端触点闭合;三相电源U-V-W的交流380V电压经交流接触器触点至压缩机线圈，压缩机运行，制冷系统开始工作.当CPU
33脚变为0V，反相驱动器③脚、⑭脚未工作，继电器RY3线V，触点断开，交流接触器线V，其三端触点也断开，压缩机线V，压缩机因无供电而停止运行。CPU
