单相供电柜式空调器的室内风机驱动电路
发布时间：2024-06-14 18:18:51浏览次数：
①高速当交流电源L，端为灰线抽头供电时，灰黑引线为运行绕组，灰棕引线为启动绕组，室内风机工作在高速状态。
②低速当交流电源L端为红线抽头供电时，红黑引线为运行绕组，红棕引线为启动绕组，相当于将启动绕组中S1部分申联至运行绕组，减少启动绕组线圈的匝数，使得定子与转子气隙中形成的旋转磁势幅值降低，引起电机输出的力矩下降。因此室内风机的转速下降，工作在低速状态。

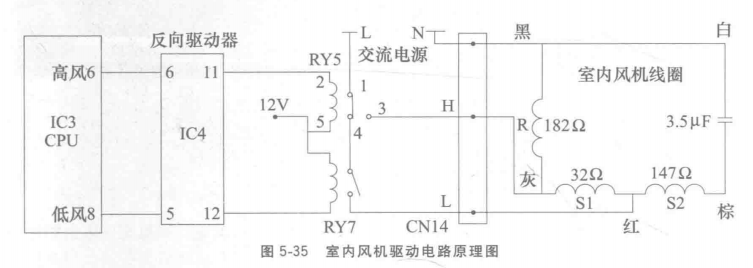

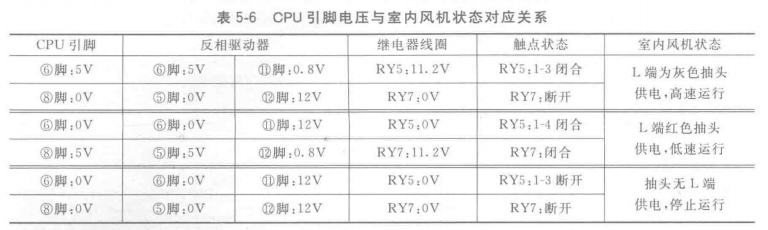

室内风机驱动电路原理图见图5-35，CPU引脚电压与室内风机状态的对应关系见表5-6。
由于室内风机只有2挡转速，相对应的室内机主板设有2个继电器，CPU的室内风机控制引脚设有2个。当CPU需要控制室内风机高速运行时，⑥脚变为高电平5V(此时⑧脚电压为0V)，送至反相驱动器IC4的⑥脚，使IC4的⑪脚为低电平约0. 8V，继电器RY5线V，产生电磁吸力使常开触点1-3闭合，电源L端为灰色抽头引线供电，室内风机工作在高速状态。
CPU需要控制室内风机低速运行时，⑧脚变为高电平5V(此时⑥脚电压为0V)，经反相驭动器放大后，使得继电器RY7触点闭合，电源L端经RY5常闭触点1-4, RY7触点为红色抽头供电，室内风机工作在低速状态。
CPU⑥脚和⑧脚电压同时为0V，则室内风机停止运行。RY5继电器设有常开和常闭触点，可防止CPU在控制风速转换的瞬间同时为高速和低速抽头供电。
